北京CPC导轨,MR15WN,CPC导轨报价

CPC直线导轨特点：

　　（1）自动调心能力　　

　　来自圆弧沟槽的DF（45-°45）°组合，在安装的时候，借由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。

　　（2）具有互换性　

　　由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

　　（3）所有方向皆具有高刚性　　

　　运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

主要（cpc）产品包括：

1、微型线型滑轨、一般型线性滑轨、线性马达、微型精密滚珠螺杆、微型线性模组

 注：MR微型导轨系列提供三种精度等级N、H、P，供设计 MR微型导轨。

北京CPC导轨,MR15WN,CPC导轨报价

MR：MR3WN  MR3ML MR3WLMR5MN MR5WN MR5ML MR5WL MR7MN MR7WN MR25FN MR25FL MRU9W

MR7ML MR7WL MR9MN  MR9WN  MR9ML MR9WL MR12MN MR12WN MR12ML MR12WL MR5W HR15MN

MR15MN MR15WN MR15ML MR15WL MR15ML MR15MN MR12ML MR12MN MR9ML MR9MN MR7MLMR7MN MR5ML MR5MN MR3ML MR3MN MR15WL MR15WL MR15WN MR12WL MR12WN MR9WL MR9WNMR7WL MR7WN MR5WL MR5WN MR5LC MR5WNC MR3WL MR3WN MRU15M MRU12M MRU9M MRU7MMRU5M MRU15W MRU15W MRU12W

AR：AR15FS AR15FN AR20MS AR20MN AR20FS AR20FN AR25MS AR25MNAR25FS AR25FN

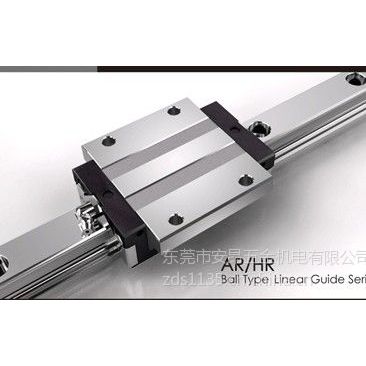

HR：HR15FN HR20MN HR20ML HR20FN HR20FL HR25MN HR25ML MR7W

注意:后缀MN表示标准型.ML表示加长型.WN表示加宽型.WL表示加宽加长型.CPC产品可与世界不同品牌产品提供互换性.其精度传动与结构性完全可以达到高标准选择.可互换产品有:THK .IKO .NSK .NB . INA .STAR .SKFCPC。（未注明的品牌，详情请联系安昂工程师）。

CPC直线导轨的详细说明：

　　新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。由于直线导轨是标准部件，对机床制造厂来说。要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了***机床的精度，床身或立柱少量的刮研是***的，在多数情况下，安装是比较简单的。作为导向的导轨为淬硬钢，经精磨后置于安装平面上。与平面导轨比较，直线导轨横截面的几何形状，比平面导轨复杂，复杂的原因是因为导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。例如：一个既承受直线作用力，又承受颠覆力矩的导轨系统，与仅承受直线作用力的导轨相比。设计上有很大的不同。

 产品简介 CPC导轨

 1、高负荷、高扭矩功能

     微型滚珠线性滑轨系列采用二列滚珠循环设计，滚珠轨道设计采用歌德式结构，其接触角为45度，以达到四方等负荷之效果；并在有限空间限制下，使用较大尺寸钢珠，以提高负荷能力，充分展现高负荷、高扭矩功能。　

2、嵌入式设计

3、 滑座钢体与框架、端盖及密封片之结合方式采用嵌入式设计，不需使用螺丝固定，节省结合设计之空间。　

4、回流孔特殊设计

    钢珠回流孔及回转道由全密式塑料框架及塑料端盖构成，结构简单，钢珠循环更平稳，噪音低。　

5、润滑

滑座于两端有密闭式润滑注油孔设计，可经由钢珠循环将润滑油带到表面，达到润滑的效果。

6、防尘设计

薄型底面密封及端面密封构成全密封防尘设计，可弹性搭配。

7、保持器设

　　滑块具高钢性钢珠保持器，以确保运送途程中之安全并且滑块容易装配与安全使用。

材质：

MR微型导轨系列无论是滑轨，滑块钢体和滚珠皆是采用不锈钢淬透热处理材质。滑块-使运动由曲线转变为直线。新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。由于直线导轨是标准部件，对机床制造厂来说。要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了***机床的精度，床身或立柱少量的刮研是***的，在多数情况下，安装是比较简单的。

以下文章为推广文章，与本公司以上服务无关！

 当短行程使用LM导轨时，请使用 AFC润滑脂，因为它能形成更强的油膜。简述直线导轨的模组化设计直线导轨的作用是用来支撑和引导部件，按给定的方向做往复直线。依按摩擦性质而定，直线导轨可以分为滑动摩擦导轨、摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。对于滑动导轨面的流体润滑，由于油膜的浮动，发生的精度的误差是无法防止的绝大多数情况下，流体润滑只限于边界区域，由金属接触而产生的直接摩擦是无法防止的这种摩擦中，大量的能量以摩擦损耗被浪费掉了与之相反，接触由于摩擦耗能小．面的摩擦损耗也相应减少，故能使直线导轨系统临时处于高精度状态。

北京CPC导轨,MR15WN,CPC导轨报价

想要咨询更多的品牌，请联系安昂工程师。
